鋼結構廠房屋面換瓦彩鋼板更換翻新施工方案

一、現狀：

現有屋面板采用的是475型彩鋼板，屋面彩鋼板已使用十多年，現已出現多處漏水情況，多次維修補漏后仍有漏水。

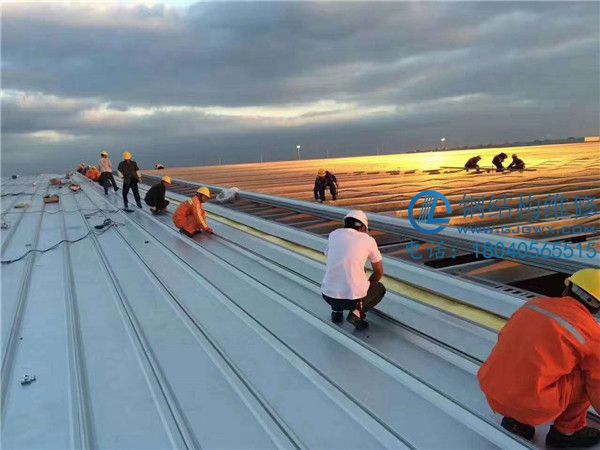

結合現場情況，在考慮屋面承重并確保安全的前提下，擬將原有屋面彩鋼板拆除水溝檐口向上20米，寬度30米范圍，鋪蓋0.6mm厚寶鋼475型直立鎖邊（360°機器咬邊）屋面板（如下圖），不用打螺絲，密封性更好，抗風拉性更強，防水性能也更佳。使用壽命20年以上。

二、要求：

此次施工面積約為（屋面板）600平方米，煙囪包邊120平方米。選用0.6mm厚寶鋼pe白灰涂層，板型擬采用直立鎖邊475型；支架使用鍍鋅材質；自攻螺絲需帶有密封墊圈。

直立鎖邊隱蔽式屋面是將與暗扣式彩板配套的特制暗扣件先固定在檁條上，再將支架與屋面板咬合，改變以往用自攻螺釘或鉚釘將彩鋼板穿透直接固定在支撐件上的做法，這種獨特的固定方式固定更直觀、能更有效地抵抗臺風，密封防水性更強。而且從工藝上避免屋面板受到破損，減少屋面整體變形，從而保證屋面系統取得更好的防水效果。

三、施工工藝

1、施工前要提前做好屋面板布置圖。排版設計方案原則：保證屋面板順坡度方向與天溝垂直，鋪設起始線與泛水收邊方向平行、尺寸吻合；有包角的，起始線位置必須滿足與立建筑物外立面吻合。

2、現場壓瓦、吊裝、安裝

1)屋面板長度超過20m，為了保證單瓦是通長施工，中間不斷開（斷開以后會有漏雨隱患）。由于單瓦長度較長，采用高空壓瓦設備出瓦到現有屋面。這樣相對于傳統吊裝，能更好的保護屋面板，為防止出瓦過程屋面板變形，出瓦時在女兒墻下，墊相應支托保證出瓦口與女兒墻上端齊平，避免鍍鋁鎂錳板在出瓦過程中發生折斷現象。（如圖）

1)屋面搬運板材時，應注意確保所有的鋁鎂錳板正面朝上，且所有的搭接邊應朝向安裝開始的方向。

B 、 鋁鎂錳板安裝

1)工藝流程：固定排固定座→固定張鋁鎂錳屋面板→安裝下一排固定座及屋面板→檢查屋面板公母肋是否正確扣合→按以上程序鋪設后續屋面鋁鎂錳板。

2)鋪設方向：鋪設屋面鋁鎂錳板時，按當地氣候條件順年大頻率風向橫向搭接，從離風遠的一端開始鋪設，以避免刮風時冷空氣灌入室內。

3)安裝方法：

步:拉線安裝排特制支架，每個固定座采用兩個固定件固定在次檁條支撐面上，每個支撐面設置一個支架。施工時根據定位放線，準確固定好排支架，確保張屋面板位置的準確無誤。

第二步：將張屋面板，依照與天溝正交的方向，排放在已固定好的暗支架上，并按設計要求準確量好屋面板伸入天溝內長度(一般為100mm)，固定時先將中間肋對準暗扣的彎角，從中間向兩端方向用腳肋或膠錘將中間肋及母肋依次扣合在暗扣上，并檢查是否完全嚙合。

第三步：挨緊張屋面板按相同方向放好第二排暗扣定座，使暗扣座的聯鎖肋拱直立邊嚙合于已安裝好的鋁鎂錳板的公肋上，然后固定暗扣座。

第四步：將第二張鋁鎂錳板放在第二排暗扣座上，中心肋對準暗扣座的中心肋直立邊上，將其母肋扣合在張板的公肋上，公肋上每隔30mm設有一個倒榫頭，以增加屋面板扣合的緊密程度，所以扣合時必須注意要扣到位。為了達到完全嚙合，重疊在下面的母肋的凸肩必須搭接公肋的凹肩，當沿著母肋的凸肩被嵌入公肋的凹肩時，就聽到清晰的“咔嗒”聲，安裝屋面結束后然后用專用咬邊機把所有瓦公肋母肋咬合在一起

第五步：用同樣的方法安裝后面的屋面板，安裝時注意連接要可靠、緊固，并隨時檢查屋面板邊沿在天溝處成一條直線，以及上下安裝位置控制線。如果是后一塊完整的屋面板與遮檐板或女兒墻之間的距離大于半塊彩鋼板的寬度時，可以沿縱向切割鋁鎂錳板，保留完整的中心肋，并將鋁鋅板與一整列暗扣座完全嚙合；如果后一塊彩鋼板與遮檐板或女兒墻之間的距離小于半塊鋁鎂錳板的寬度時，可以用蓋板或泛水板覆蓋這段空隙，在這種情況下，要將暗扣座切存一半，以保護后一塊鋁鎂錳板的公肋。

3 伸縮節點

對于一個坡向的鋁鎂錳板超過一定長度時，應設置伸縮節點，以克服縱向熱位移。暗扣隱藏式屋面鋁鎂錳板兩伸縮節點間大鋼板長度不得超過35m。方法如下：升高搭接處上面鋁鎂錳板的所有檁條及屋面彩鋼板的支撐，以形成一個比鋁鎂錳板深度高15mm的高差，在高差處屋面鋁鎂錳板搭接長度不少于250mm，并進行密封處理，落差處需另外設置輔檁或支撐。

屋面彩鋼板安裝完成后，對泛水板與屋面板交接處均應采用耐候密封膠進行密封處理；所有外露的自攻螺絲上面采用涂抹密封材料進行保護，當采用抽芯鉚釘時，必須將密封劑填滿其中間空心處。

G、安裝時應確保彩鋼板的中間肋與暗扣固定座的中心肋直立邊對準、扣合緊密，彩鋼板之間連接處的母肋必須與公肋倒榫頭扣合緊密，并聽到清晰的“咔嗒”聲。

H、安裝后即刻清理殘留于屋面上的拉鉚釘桿、廢棄緊固件、板碎片等金屬碎屑，以免這些金屬碎屑對屋面彩板造成刮傷、腐蝕。

I、為了避免因施工不當而使屋面彩板形成扇狀或散開或使屋面下緣參差不齊，應在次檁上按若干板寬設置分劃控制線，安放屋面鋁鎂錳板時應按次檁上的控制線進行鋪設，隨時檢查屋面彩板是否對正恰當，并隨時測量屋面板上下兩端之邊緣至天溝的距離是否相等，以避免屋面彩鋼板鋪設方向出現傾斜而影響安裝質量。

J、密封膠應嚴格按設計要求進行選用，必須具有無腐蝕和防水性能，并有良好的粘附力，一般采用中性硫化硅密封劑，搭接處的密封劑寬度，被壓縮時不宜超過25mm，為了防止過早硫化，導致與第二表面粘連較差，在密封劑被擠壓之后要盡快處理，暴露時間在高溫條件不宜超過10分鐘；在安放密封劑時，必須注意不能帶進空氣。

四、質量標準：

A、 主控項目：

1 鋁鎂錳板、暗扣固定座等所使用的鋼材的強度、剛度等力學性能指標必須滿足設計要求。包角板、泛水板等其材質及涂層應與屋面板相同。

檢驗方法：檢查出廠質量證明書及性能檢測報告，現場取樣復檢。

2 鋁鎂錳板與暗扣固定座的形狀必須相嚙合，扣合緊密，扣合力應能滿足設計計算抵抗臺風的抗壓、抗拔力要求。

檢驗方法：檢查抗風能力測試報告，現場取樣復檢。

3 密封膠品種、性能必須滿足設計及國家現行規范規定要求。

檢驗方法：檢查出廠合格證及質量檢驗報告。

B、一般項目：

1 鋁鎂錳板其邊緣應整齊、表面光滑、色澤均勻；外形規則，不得有翹曲、脫膜和銹蝕等缺陷。

檢查方法：進場后要對其外觀進行檢查。

2 屋面鋁鎂錳板扣合應完全緊密，不應有脫扣、松動現象

檢查方法：用腳踩壓檢查。

3 屋面檐口的下端應呈直線，泛水段應順直、無起伏現象。

檢查方法：觀察檢查。
